龙门悬浮吊助力机械手的应用

您的当前位置: 首 页 >> 新闻动态 >> 行业资讯

龙门悬浮吊助力机械手的应用

发布日期:2020-01-10 作者:江苏昱博自动化设备有限公司 点击:

龙  门  悬  浮  吊  助  力  机  械  手  的  应  用

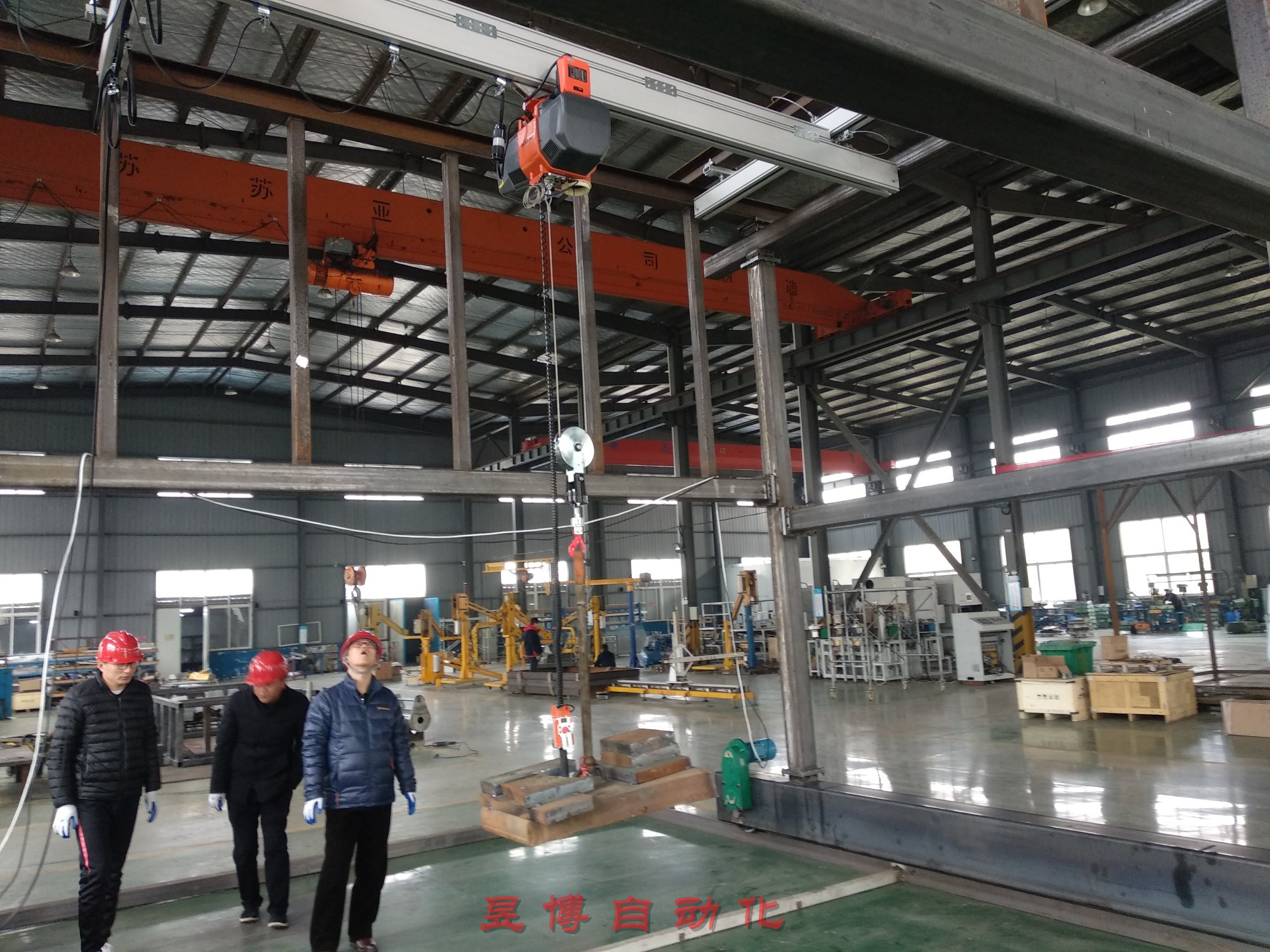

助力机械手、龙门悬浮吊

助力机械手又称机械手、平衡吊、手动移载机,是一种新颖的用于物料搬运时省时省力操作的助力设备。它巧妙地应用力的平衡原理,使操作者对重物进行相应的推拉,可在有限的空间内省力地平衡移动定位,重物在提升或下降时形成浮动状态,无需熟练的点动操作。

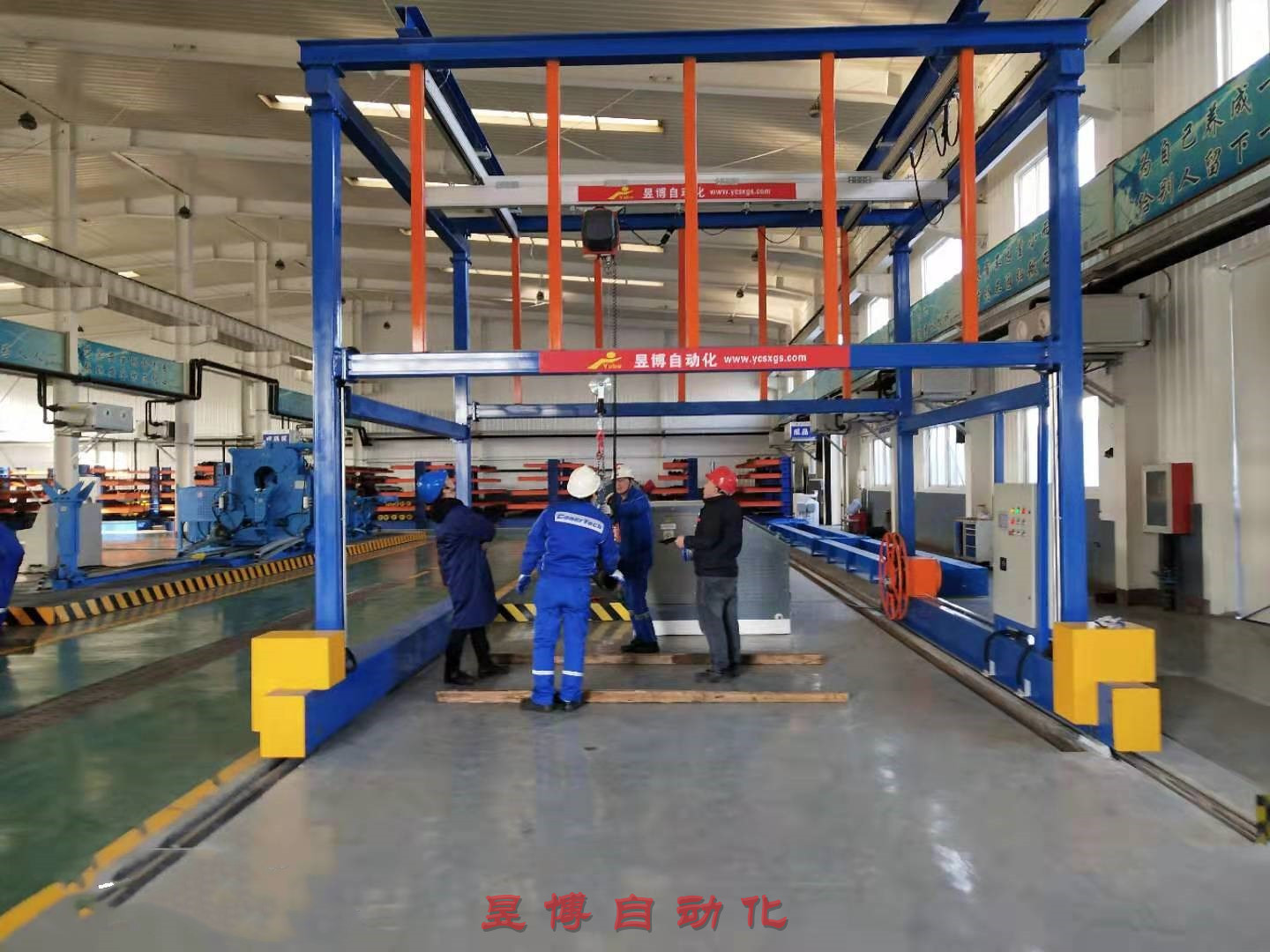

 助力机械手、龙门悬浮吊

    助力机械手在空中移动有多种方式,其中龙门悬浮吊助力机械手,就是很好的一种。



    龙门悬浮吊助力机械手的升降系统和滑移系统,是将两根平行的轨道作为纵轨,在两根平行轨道的垂直方向设置一根悬挂的轨道作为横梁,之后沿着垂直的方向安装电动升降设备。
    经过这样的设计,可以在三维空间之中进行任意的移动和停留,针对汽车生产线的具体需求,采用如下的结构和组成对该系统进行设计,包括辅助结构、轨道联合器、GI型工具滑车、级轨滑车、端盖、柔性联接安装件、横梁和规轨等。零件定位系统和抓取系统的实质是一个吊具,它主要有六个部位组成,限位杆、挂钩两个、上压块两个、导向板两块、真空吸盒两个、电动葫芦按钮、真空吸盘按钮、手柄两个、导向板拉杆。
    龙门悬浮吊助力机械手抓取系统通过气路来实现,依据相关的真空技术原理,使用气源处理三联件、真空吸盘、真空过滤器、真空吸盘按钮、弹簧软管等对气路进行组装,在左手的手柄上安装真空吸盘按钮实现对零件的松开和抓取。定位系统在对零件进行抓取的过程中,通过限位杆和两个挂钩实现,如在对汽车进行安装的时候,定位十分复杂,因为使用铰链进行安装,而且在安装之后需要保持一定的空隙,使胶条能够顺利的安装,车辆的尾门能够顺利的打开。所以应该针对车辆生产的实际情况,预先留出缝隙,使车辆在安装过程中铰链能够不断的进行翻转,使用导向板拉杆、拉块和导向板实现上述功能。
